Spécifications

Spécifications générales

Dimensions externes	37.5x29.5x24.5mm
Surface active	17x17mm
Distance recommandée de travail	<100mm
Types disponibles	Continue Strobe iBlueDrive
Couleurs de l'éclairage disponibles	470nm 525nm 630nm 850nm W00
...	...

Voir les spécifications complètes

Spécifications par type

Type (+)	Alimentation	Connector	Câble d’alimentation	Driver externe (+)
Continue (C)	24VDC ±3%	N/A	2P avec des terminales livres. Longueur:1800mm	No
iBluedrive (i)	24VDC ±8%24VDC ±8%	3P aérienne. Longueur: 150mm	VCC Series (non inclus)	LP
Strobe (S)	Contrôleur stroboscopique	N/A	2P avec des terminales livres. Longueur:1800mm	VST Series (non inclus)

Maximum consommation instantanée* (mA)

Type (+)	Couleur (+)
	470nm	525nm	630nm	850nm	W00
Continue (C)	25	25	25	25	25
iBluedrive (i)	120	120	120	220	120
Strobe (S)	90	90	90	210	90

NOTES
* Consultez les spécifications de fonctionnement du type d'éclairage (+ info)

Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Page 2

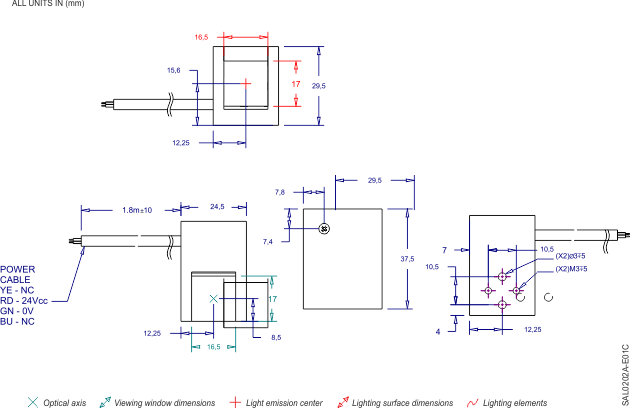

Dimensions

Connexion

2P avec des terminales livres Plan de connexion

VCC series cable

Intensité lumineuse (Modèle : SAL0202A-630C )

Page 3
Graphiques d'uniformité

Graphiques d'uniformité SAL0202A-630C@05mm

SAL0202A-630C@05mm Graphiques d'uniformité SAL0202A-630C@25mm

SAL0202A-630C@25mm

Page 4
Rèfèrence

La référence se compose par le modèle, la couleur, du type d'éclairage et du modificateur. Les modificateurs ne sont disponibles que sur certains équipements et sont facultatifs, sauf pour les angles d'émission. Dans le cas oú l'angle ne peut être spécifié, il est considéré comme un "angle moyen".
Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Modèle

SAL0202A

Couleur (+)

-XXX

- 470 (Bleu)

- 525 (Vert)

- 630 (Rouge)

- 850 (IR)

- W00 (Blanc)

Type (+)

Y

C = Continue

S = Strobe

i = iBlueDrive

Modificateurs optionnels* (+)

/Zz

/FPL = Filtre polarisateur

*Reportez-vous au code modificateur pour l'ajouter à la référence (+ info)

Certaines combinaisons des options présentées peuvent ne pas être prises en charge en standard. Utilisez le générateur de référence pour générer une référence valide. Pour toute autre combinaison, veuillez vérifier la disponibilité sur info@dcmsistemes.com.
