DCM Sistemes - Produits - pry

Spécifications

Spécifications générales

Dimensions externes	56x46.5x18mm
Surface active	43x45mm
Distance recommandée de travail	>50mm
Types disponibles	Continue Renforcé Strobe iBlueDrive
Couleurs de l'éclairage disponibles	365nm 400nm 470nm 525nm 630nm 850nm W00
...	...

Voir les spécifications complètes

Spécifications par type

Type (+)	Alimentation	Connector	Câble d’alimentation	Driver externe (+)
Continue (C)	24VDC ±3%	2P dans le châssis	VCB Series (non inclus)	No
iBluedrive (i)	24VDC ±8%24VDC ±8%	3P aérienne. Longueur: 150mm	VCC Series (non inclus)	ST00
Renforcé (P)	24VDC ±3% \| Duty cycle ½ 60s Ton max.	2P dans le châssis	VCB Series (non inclus)	No
Strobe (S)	Contrôleur stroboscopique	2P dans le châssis	VCB Series (non inclus)	VST Series (non inclus)

Maximum consommation instantanée* (mA)

Type (+)	Couleur (+)
	365nm	400nm	470nm	525nm	630nm	850nm	W00
Continue (C)	N/A	N/A	N/A	70	110	115	N/A
iBluedrive (i)	820	820	820	420	820	1020	820
Renforcé (P)	130	130	175	N/A	N/A	N/A	175
Strobe (S)	705	705	705	440	705	1045	705

NOTES
* Consultez les spécifications de fonctionnement du type d'éclairage (+ info)

Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Page 2

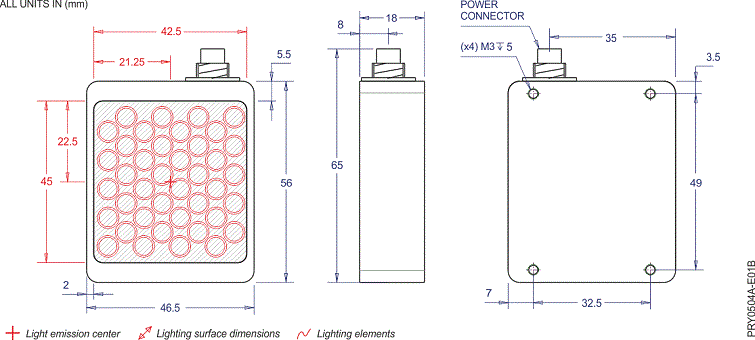

Dimensions

Connexion

VCBseries cable Plan de connexion

VCB series cable Plan de connexion

VCC series cable

Intensité lumineuse (Modèle : PRY0504A-630C )

Page 3
Graphiques d'uniformité

Graphiques d'uniformité PRY0504A-630C@050mm

PRY0504A-630C@050mm Graphiques d'uniformité PRY0504A-630C@300mm

PRY0504A-630C@300mm

Page 4
Rèfèrence

La référence se compose par le modèle, la couleur, du type d'éclairage et du modificateur. Les modificateurs ne sont disponibles que sur certains équipements et sont facultatifs, sauf pour les angles d'émission. Dans le cas oú l'angle ne peut être spécifié, il est considéré comme un "angle moyen".
Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Modèle

PRY0504A

Couleur (+)

-XXX

- 365 (UV-)

- 400 (UV)

- 470 (Bleu)

- 525 (Vert)

- 630 (Rouge)

- 850 (IR)

- W00 (Blanc)

Type (+)

Y

C = Continue

P = Renforcé

S = Strobe

i = iBlueDrive

Modificateurs optionnels* (+)

/Zz

/FPL = Filtre polarisateur

/FDR = Filtre diffuseur

*Reportez-vous au code modificateur pour l'ajouter à la référence (+ info)

Certaines combinaisons des options présentées peuvent ne pas être prises en charge en standard. Utilisez le générateur de référence pour générer une référence valide. Pour toute autre combinaison, veuillez vérifier la disponibilité sur info@dcmsistemes.com.
