Spécifications

Spécifications générales

Dimensions externes	410x410x197,6mm
Diamètre inférieur	342mm
Distance recommandée de travail	<20mm
Types disponibles	Continue iBlueDrive
Couleurs de l'éclairage disponibles	470nm 525nm 630nm 850nm W00
...	...

Voir les spécifications complètes

Spécifications par type

Type (+)	Alimentation	Connector	Câble d’alimentation	Driver externe (+)
Continue (C)	24VDC ±3%	2P aérienne. Longueur: 150mm	VCB Series (non inclus)	No
iBluedrive (i)	24VDC ±8%	3P aérienne. Longueur: 150mm	VCC Series (non inclus)	HP00

Maximum consommation instantanée* (mA)

Type (+)	Couleur (+)
	470nm	525nm	630nm	850nm	W00
Continue (C)	2200	2200	2200	1100	2200
iBluedrive (i)	8320	8320	8320	4170	8320

NOTES
* Consultez les spécifications de fonctionnement du type d'éclairage (+ info)

Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Page 2

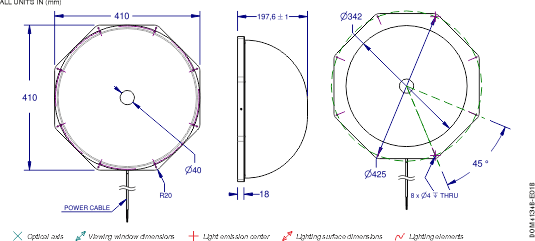

Dimensions

Connexion

2P avec des terminales livres Plan de connexion

VCC series cable

Page 3
Rèfèrence

La référence se compose par le modèle, la couleur, du type d'éclairage et du modificateur. Les modificateurs ne sont disponibles que sur certains équipements et sont facultatifs, sauf pour les angles d'émission. Dans le cas oú l'angle ne peut être spécifié, il est considéré comme un "angle moyen".
Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Modèle

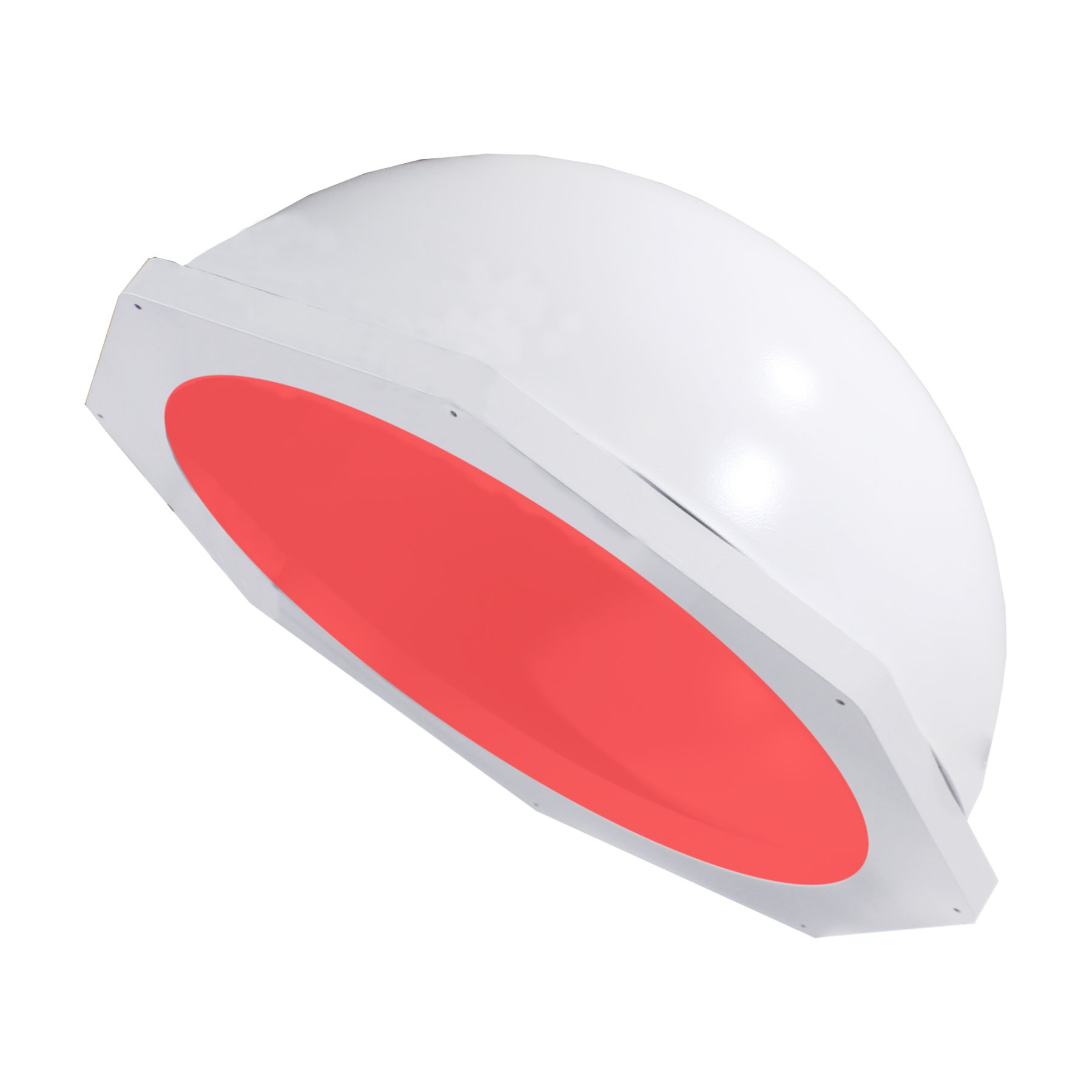

DOM4134B

Couleur (+)

-XXX

- 470 (Bleu)

- 525 (Vert)

- 630 (Rouge)

- 850 (IR)

- W00 (Blanc)

Type (+)

Y

C = Continue

i = iBlueDrive

Modificateurs optionnels* (+)

/Zz

/4S = 4 secteurs

*Reportez-vous au code modificateur pour l'ajouter à la référence (+ info)

Certaines combinaisons des options présentées peuvent ne pas être prises en charge en standard. Utilisez le générateur de référence pour générer une référence valide. Pour toute autre combinaison, veuillez vérifier la disponibilité sur info@dcmsistemes.com.
