DOLnnn0C
DOL Dômes linéaires
Il est doté d'un indicateur LED qui renseigne sur l'état de l'appareil. Normalement, il est éteint. Lorsqu'il est rouge, il indique une surchauffe et l'appareil s'arrête jusqu'à ce qu'il refroidisse à nouveau.
Système composé de segments de 80 mm (longueur min. 160 mm, longueur max. 3000 mm). DOL sur mesure assemblé à la longueur requise pour votre application, en préservant l'homogénéité de la lumière.
| Longueur(L) | nnn = L / 10 |
| 160mm | 016 |
| 240mm | 024 |
| (...)mm | (...) |
| 3000mm | 300 |
- Spécifications
- Connexion
- Rèfèrence
- Accessoires
- Téléchargements
Spécifications
Spécifications générales
| Dimensions externes | nnn0 + 12,6 x 143 x 60mm |
| Surface active | (x2) (nnn0 + 0,6) x 55mm |
| Types disponibles | Continue |
| Couleurs de l'éclairage disponibles | 470nm 525nm 630nm 850nm W00 |
| ... | ... |
Voir les spécifications complètes
Spécifications par type
| Type (+) | Alimentation | Connector | Câble d’alimentation | Driver externe (+) |
|---|---|---|---|---|
| Continue (C) | 24VDC ±8% | N/A | 3P avec des terminales livres. Longueur:3000mm (x2) | No |
Maximum consommation instantanée* (mA)
Taille de la zone active: : 160mm x 116mm
External dimensions: : 172.6mm x 143mm
Ref.: DOL0160C-XXXY/ZZ
| Type (+) | Couleur (+) | ||||
|---|---|---|---|---|---|
| 470nm | 525nm | 630nm | 850nm | W00 | |
| Continue (C) | 970 | 970 | 1140 | 820 | 970 |
NOTES
* Consultez les spécifications de fonctionnement du type d'éclairage (+ info)
Cet équipement est disponible sur demande en longueurs d'onde de 455nm (indigo), 730nm (cerise) et 940nm (infrarouge+).
Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

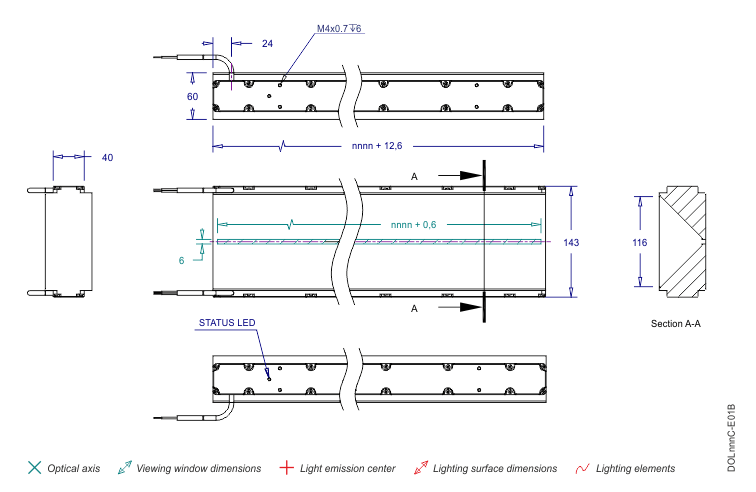

Dimensions

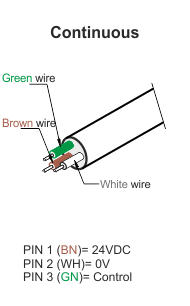

Connexion
3P avec des terminales livres
Rèfèrence
La référence se compose par le modèle, la couleur, du type d'éclairage et du modificateur.
Les modificateurs ne sont disponibles que sur certains équipements et sont facultatifs, sauf pour les angles d'émission. Dans le cas oú l'angle ne peut être spécifié, il est considéré comme un "angle moyen".
Cet équipement est disponible sur demande en longueurs d'onde de 455nm (indigo), 730nm (cerise) et 940nm (infrarouge+).
Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.
DOLnnn0C
/Zz
/P = Contrôle input PNP
Certaines combinaisons des options présentées peuvent ne pas être prises en charge en standard. Utilisez le générateur de référence pour générer une référence valide. Pour toute autre combinaison, veuillez vérifier la disponibilité sur info@dcmsistemes.com.
