Spécifications

Spécifications générales

Dimensions externes	394 x 394 x 10mm
Dimensions internes	324 mm
Distance recommandée de travail	<20mm
Types disponibles	iBlueDrive Renforcé Continue
Couleurs de l'éclairage disponibles	400nm 470nm 525nm 630nm 850nm W00
...	...

Voir les spécifications complètes

Spécifications par type

Type (+)	Alimentation	Connector	Câble d’alimentation	Driver externe (+)
Continue (C)	24VDC ±3%	2P aérienne. Longueur: 150mm	VCB Series (non inclus)	No
iBluedrive (i)	24VDC ±8%	3P aérienne. Longueur: 150mm	VCC Series (non inclus)	No
Renforcé (P)	24VDC ±3% \| Duty cycle ½ 60s Ton max.	2P aérienne. Longueur: 150mm	VCB Series (non inclus)	No

Maximum consommation instantanée* (mA)

Type (+)	Couleur (+)
	400nm	470nm	525nm	630nm	850nm	W00
Continue (C)	N/A	565	565	440	385	N/A
iBluedrive (i)	4020	3220	3220	3220	3820	4020
Renforcé (P)	705	N/A	N/A	N/A	N/A	705

NOTES
* Consultez les spécifications de fonctionnement du type d'éclairage (+ info)

Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Page 2

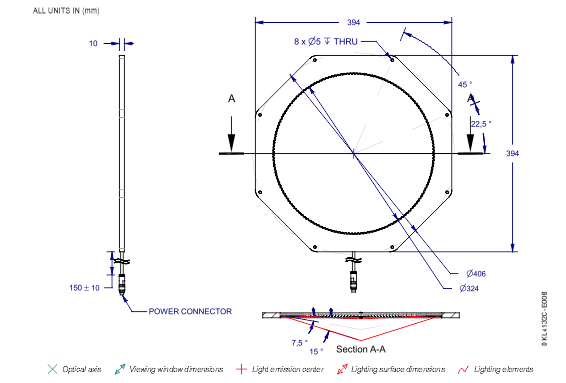

Dimensions

Connexion

VCB series cable Plan de connexion

2P avec des terminales livres Plan de connexion

VCC series cable

Page 3
Rèfèrence

La référence se compose par le modèle, la couleur, du type d'éclairage et du modificateur. Les modificateurs ne sont disponibles que sur certains équipements et sont facultatifs, sauf pour les angles d'émission. Dans le cas oú l'angle ne peut être spécifié, il est considéré comme un "angle moyen".
Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Modèle

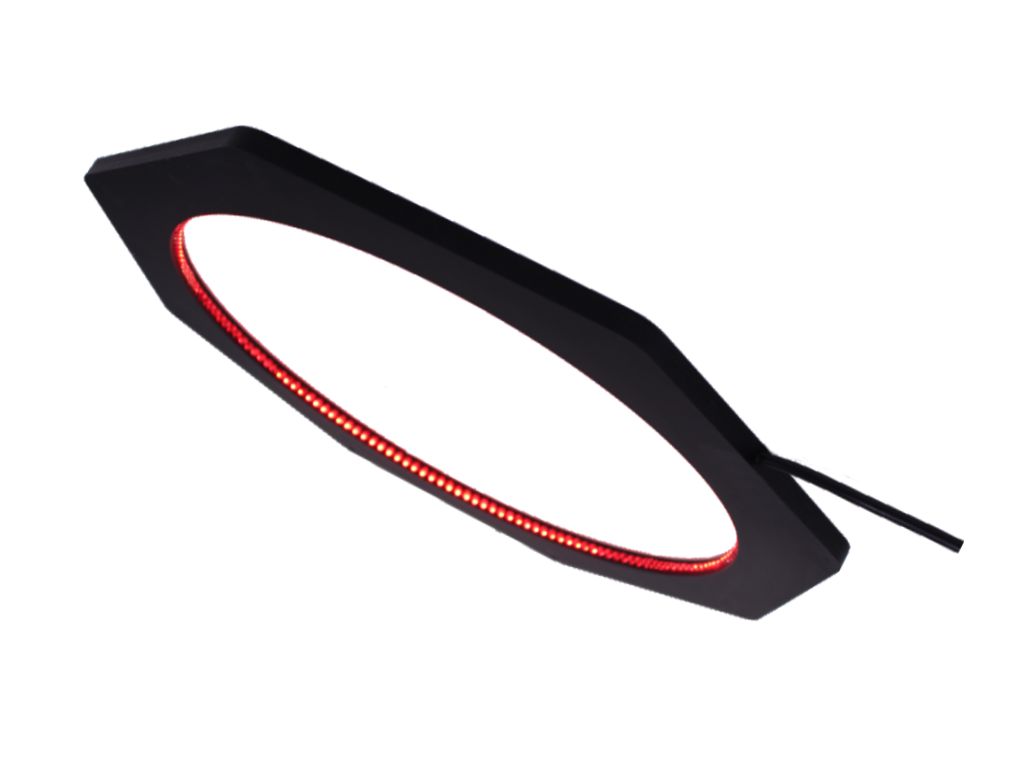

DKL4132C

Couleur (+)

-XXX

- 400 (UV)

- 470 (Bleu)

- 525 (Vert)

- 630 (Rouge)

- 850 (IR)

- W00 (Blanc)

Type (+)

Y

i = iBlueDrive

P = Renforcé

C = Continue

Modificateurs optionnels* (+)

/Zz

/4S = 4 secteurs

*Reportez-vous au code modificateur pour l'ajouter à la référence (+ info)

Certaines combinaisons des options présentées peuvent ne pas être prises en charge en standard. Utilisez le générateur de référence pour générer une référence valide. Pour toute autre combinaison, veuillez vérifier la disponibilité sur info@dcmsistemes.com.
