Spécifications

Spécifications générales

Dimensions externes	188x188x13mm
Dimensions internes	130mm
Distance recommandée de travail	<10mm
Types disponibles	Renforcé Continue Strobe iBlueDrive
Couleurs de l'éclairage disponibles	400nm 470nm 525nm 630nm 850nm W00
...	...

Voir les spécifications complètes

Spécifications par type

Type (+)	Alimentation	Connector	Câble d’alimentation	Driver externe (+)
Continue (C)	24VDC ±3%	N/A	2P avec des terminales livres. Longueur:1800mm	No
iBluedrive (i)	24VDC ±8%24VDC ±8%	3P aérienne. Longueur: 150mm	VCC Series (non inclus)	ST00 / SE (sectores)
Renforcé (P)	24VDC ±3% \| Duty cycle ½ 60s Ton max.	N/A	2P avec des terminales livres. Longueur:1800mm	No
Strobe (S)	Contrôleur stroboscopique	N/A	2P avec des terminales livres. Longueur:1800mm	VST Series (non inclus)

Maximum consommation instantanée* (mA)

Type (+)	Couleur (+)
	400nm	470nm	525nm	630nm	850nm	W00
Continue (C)	N/A	210	210	210	120	N/A
iBluedrive (i)	1220	1220	620	1220	1220	1220
Renforcé (P)	265	N/A	N/A	N/A	N/A	270
Strobe (S)	1320	1320	825	880	1045	1055

NOTES
* Consultez les spécifications de fonctionnement du type d'éclairage (+ info)

Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Page 2

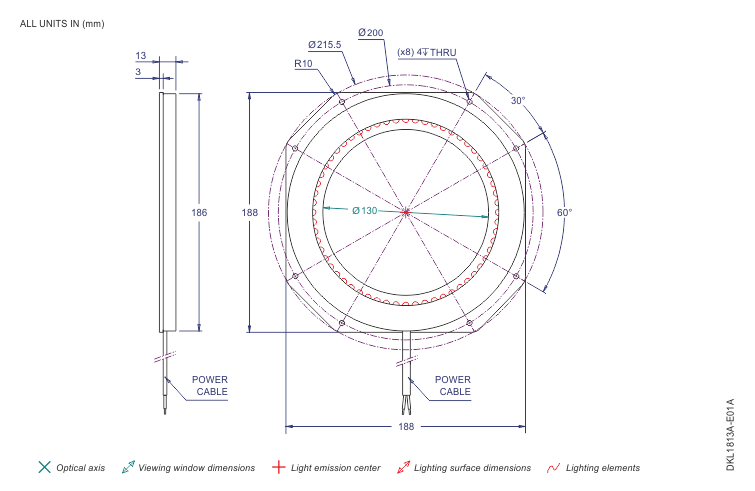

Dimensions

Connexion

2P avec des terminales livres Plan de connexion

VCC series cable

Page 3
Rèfèrence

La référence se compose par le modèle, la couleur, du type d'éclairage et du modificateur. Les modificateurs ne sont disponibles que sur certains équipements et sont facultatifs, sauf pour les angles d'émission. Dans le cas oú l'angle ne peut être spécifié, il est considéré comme un "angle moyen".
Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Modèle

DKL1813A

Couleur (+)

-XXX

- 400 (UV)

- 470 (Bleu)

- 525 (Vert)

- 630 (Rouge)

- 850 (IR)

- W00 (Blanc)

Type (+)

Y

P = Renforcé

C = Continue

S = Strobe

i = iBlueDrive

Modificateurs optionnels* (+)

/Zz

/4S = 4 secteurs

*Reportez-vous au code modificateur pour l'ajouter à la référence (+ info)

Certaines combinaisons des options présentées peuvent ne pas être prises en charge en standard. Utilisez le générateur de référence pour générer une référence valide. Pour toute autre combinaison, veuillez vérifier la disponibilité sur info@dcmsistemes.com.
