Spécifications

Spécifications générales

Dimensions externes	53x53x27mm
Dimensions internes	21mm
Distance recommandée de travail	>40mm
Types disponibles	Continue Renforcé Strobe iBlueDrive
Couleurs de l'éclairage disponibles	400nm 470nm 525nm 630nm 850nm W00
...	...

Voir les spécifications complètes

Spécifications par type

Type (+)	Alimentation	Connector	Câble d’alimentation	Driver externe (+)
Continue (C)	24VDC ±3%	2P dans le châssis	VCB Series (non inclus)	No
iBluedrive (i)	24VDC ±8%24VDC ±8%	3P aérienne. Longueur: 150mm	VCC Series (non inclus)	ST00
Renforcé (P)	24VDC ±3% \| Duty cycle ½ 60s Ton max.	2P dans le châssis	VCB Series (non inclus)	No
Strobe (S)	Contrôleur stroboscopique	2P dans le châssis	VCB Series (non inclus)	VST Series (non inclus)

Maximum consommation instantanée* (mA)

Type (+)	Couleur (+)
	400nm	470nm	525nm	630nm	850nm	W00
Continue (C)	N/A	35	35	55	55	N/A
iBluedrive (i)	220	220	120	220	420	220
Renforcé (P)	45	N/A	N/A	N/A	N/A	45
Strobe (S)	175	175	110	175	420	175

NOTES
* Consultez les spécifications de fonctionnement du type d'éclairage (+ info)

Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Page 2

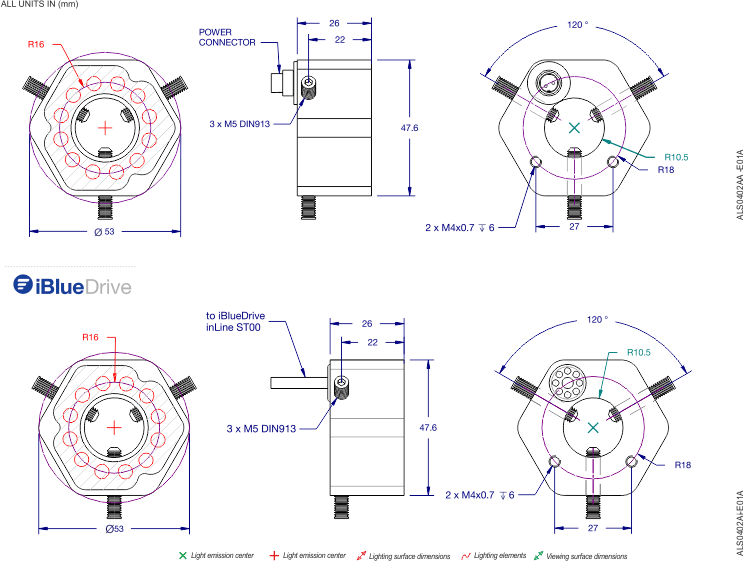

Dimensions

Connexion

VCBseries cable Plan de connexion

VCB series cable Plan de connexion

VCC series cable

Intensité lumineuse (Modèle : ALS0402A-630C )

Page 3
Graphiques d'uniformité

Graphiques d'uniformité ALS0402A-630C@020mm

ALS0402A-630C@020mm Graphiques d'uniformité ALS0402A-630C@250mm

ALS0402A-630C@250mm

Page 4
Rèfèrence

La référence se compose par le modèle, la couleur, du type d'éclairage et du modificateur. Les modificateurs ne sont disponibles que sur certains équipements et sont facultatifs, sauf pour les angles d'émission. Dans le cas oú l'angle ne peut être spécifié, il est considéré comme un "angle moyen".
Pour obtenir ce produit en multispectral et/ou dans d´autres longueurs d´onde veuillez vérifier la disponibilité en nous envoyant un e-mail ou en utilisant le formulaire de contact.

Modèle

ALS0402A

Couleur (+)

-XXX

- 400 (UV)

- 470 (Bleu)

- 525 (Vert)

- 630 (Rouge)

- 850 (IR)

- W00 (Blanc)

Type (+)

Y

C = Continue

P = Renforcé

S = Strobe

i = iBlueDrive

Modificateurs optionnels* (+)

/Zz

/FPL = Filtre polarisateur

*Reportez-vous au code modificateur pour l'ajouter à la référence (+ info)

Certaines combinaisons des options présentées peuvent ne pas être prises en charge en standard. Utilisez le générateur de référence pour générer une référence valide. Pour toute autre combinaison, veuillez vérifier la disponibilité sur info@dcmsistemes.com.
