BKN0nn0A
BKN Backlights lineales
Sistema compuesto por segmentos de 200mm de superficie activa. Backlight
lineal a medida que puede ser ensamblado desde fábrica con la
longitud necesaria para su aplicación, conservando la
homogeneidad de la luz.
| Longitud (L) | nn = L / 100 |
| 200mm | 02 |
| 400mm | 04 |
| (...)mm | (...) |
| 3600mm | 36 |
NOTA: Longitud personalizable (L) = nn x 100
- Especificaciones
- Conexionado
- Gráficas
- Referencia
- Accesorios
- Descargas
Especificaciones
Especificaciones generales
| Dimensiones externas | (L+30)x25.5mm |
| Superfície activa | Lx5mm |
| Tipos disponibles | Continuo |
| Colores de iluminación disponibles | 470nm 525nm 630nm 850nm W00 |
| ... | ... |
Ver especificaciones generales completas
Especificaciones por tipos
| Tipo (+) | Alimentación | Conector | Cable alimentación | Driver externo (+) |
|---|---|---|---|---|
| Continuo (C) | 24VDC ±3% | Aéreo 2P. Long.: 150mm | VCB Series (no incluido) | No |
Consumo máximo instantáneo* (mA)
Tamaño superficie activa: 200mm x 5mm
Tamaño exterior del equipo: 230mm x 25mm
Ref.: BKN0020A-XXXY/ZZ
| Tipo (+) | Color (+) | ||||
|---|---|---|---|---|---|
| 470nm | 525nm | 630nm | 850nm | W00 | |
| Continuo (C) | 440 | 440 | 340 | 390 | 440 |
NOTAS
* Consulte las especificaciones de funcionamiento de cada tipo de lámpara. (+ info)
Para obtener este producto en version multiespectral y/o en otras longitudes de onda, consulta disponibilidad enviándonos un email o a través del formulario de contacto.

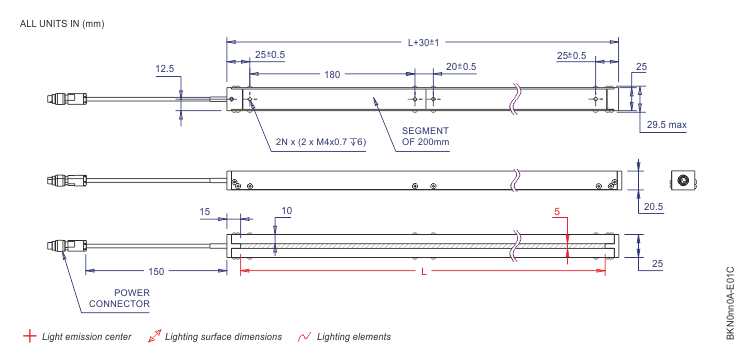

Medidas Externas
Conexionado
Gráficas de Uniformidad
BKN0xx0A-630C
Referencia
La referencia se compone de modelo, color, tipo de lámpara y modificador.
Los modificadores solo están disponibles en algunos equipos y son opcionales
excepto en el caso de los ángulos de emisión.
Para obtener este producto en version multiespectral y/o en otras longitudes de onda, consulta disponibilidad enviándonos un email o a través del formulario de contacto.
BKN0nn0A
Es posible que algunas combinaciones de las opciones mostradas arriba no sean compatibles de manera estándar. Usa el generador de referencias para generar una referencia válida. Para cualquier otra combinación, consulta disponibilidad en info@dcmsistemes.com
