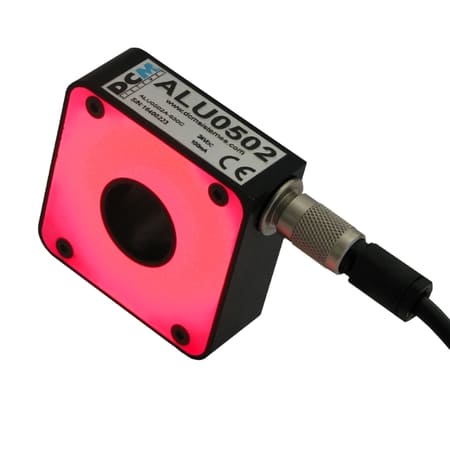

ALU0502A
ALU Anillos de luz ultradifusa
- Especificaciones
- Conexionado
- Gráficas
- Referencia
- Accesorios
- Descargas
Especificaciones
Especificaciones generales
| Dimensiones externas | 55x55x20mm |
| Diámetro interno | 20mm |
| Distancia recomendada de trabajo | <115mm |
| Tipos disponibles | Estrobo Continuo iBlueDrive |
| Colores de iluminación disponibles | 470nm 525nm 630nm 850nm W00 |
| ... | ... |
Ver especificaciones generales completas
Especificaciones por tipos
| Tipo (+) | Alimentación | Conector | Cable alimentación | Driver externo (+) |
|---|---|---|---|---|
| Continuo (C) | 24VDC ±3% | 2P en chasis | VCB Series (no incluido) | No |
| iBluedrive (i) | 24VDC ±8%24VDC ±8% | Aéreo 3P. Long.: 150mm | VCC Series (no incluido) | ST00 |
| Estrobo (S) | Controlador Estroboscópico | 2P en chasis | VCB Series (no incluido) | VST Series (no incluido) |
Consumo máximo instantáneo* (mA)
| Tipo (+) | Color (+) | ||||
|---|---|---|---|---|---|
| 470nm | 525nm | 630nm | 850nm | W00 | |
| Continuo (C) | 140 | 140 | 160 | 105 | 140 |
| iBluedrive (i) | 620 | 620 | 620 | 1220 | 620 |
| Estrobo (S) | 530 | 530 | 530 | 1255 | 530 |
NOTAS
* Consulte las especificaciones de funcionamiento de cada tipo de lámpara. (+ info)
Para obtener este producto en version multiespectral y/o en otras longitudes de onda, consulta disponibilidad enviándonos un email o a través del formulario de contacto.

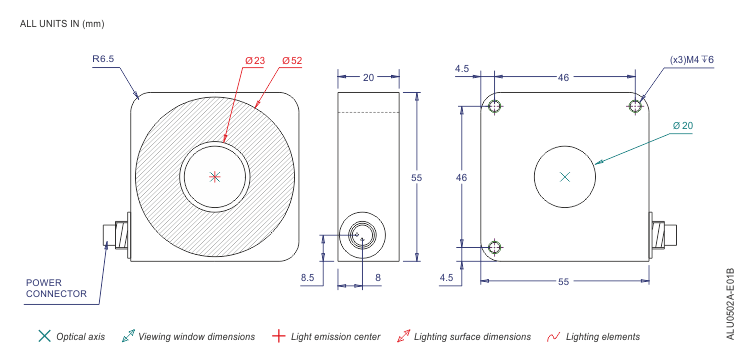

Medidas Externas
Conexionado
Intensidad lumínica (Modelo: ALU0502A-630C )
Gráficas de Uniformidad
ALU0502A-630C@050mm
ALU0502A-630C@250mm
Referencia
La referencia se compone de modelo, color, tipo de lámpara y modificador.
Los modificadores solo están disponibles en algunos equipos y son opcionales
excepto en el caso de los ángulos de emisión.
Para obtener este producto en version multiespectral y/o en otras longitudes de onda, consulta disponibilidad enviándonos un email o a través del formulario de contacto.
ALU0502A
Es posible que algunas combinaciones de las opciones mostradas arriba no sean compatibles de manera estándar. Usa el generador de referencias para generar una referencia válida. Para cualquier otra combinación, consulta disponibilidad en info@dcmsistemes.com
Descargas
iBlueDrive Manual
(642.47 Kb)
iBlueDrive quickguide
(311.71 Kb)
Hoja de especificaciones
(635.00 Kb)
Plano en PDF
(29.71 Kb)
Plano en 3D (STP step AP214, IGS iges, SAT Acis R18)
(473.86 Kb)
Plano en 3D (iBlueDrive) (STP step AP214, IGS iges, SAT Acis R18)
(867.41 Kb)
General quickguide
(256.19 Kb)
Impresión de hoja de especificaciones ALU0502A
